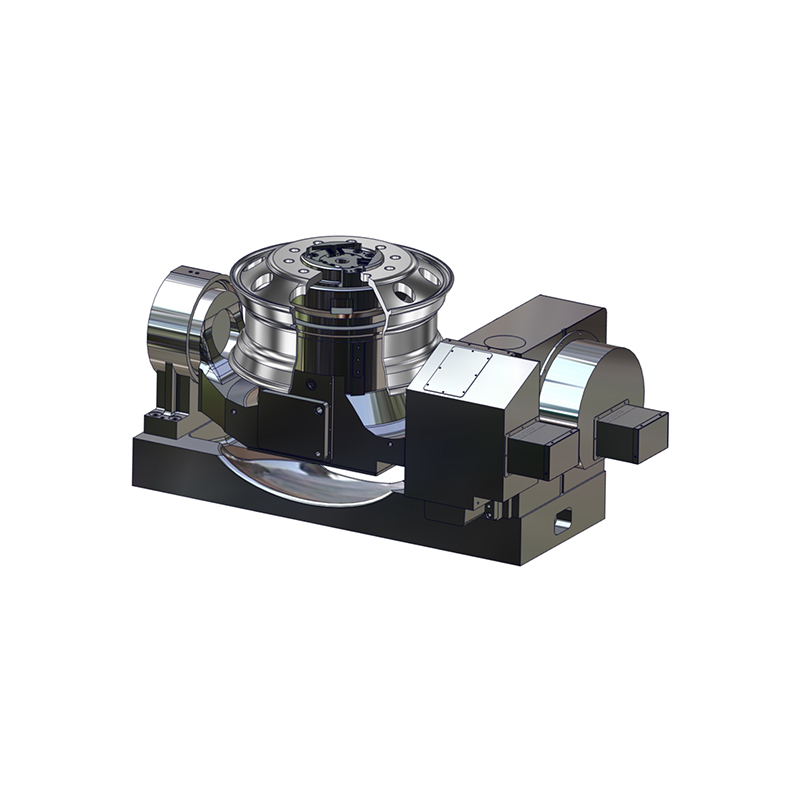

Пятиосевая люлечная станочная оснастка
Люлечная станочная оснастка для пятиосевых обрабатывающих центров, угол поворота -30°/+140°, зажим 4 кулачками и гидравлическое разжимное центрирующее базирование, длина плиты основания 1294 мм. Обеспечивает поворот заготовки в процессе обработки и совместно с пятиосевой интерполяцией выполняет многостороннюю обработку.
Описание
маркер
Описание продукции
Люлечная станочная оснастка для пятиосевых обрабатывающих центров, угол поворота -30°/+140°, зажим 4 кулачками и гидравлическое разжимное центрирующее базирование, длина плиты основания 1294 мм. Обеспечивает поворот заготовки в процессе обработки и совместно с пятиосевой интерполяцией выполняет многостороннюю обработку.
Оснастка оснащена основанием из высокожесткого чугуна и зажимными узлами из легированной стали; ответственные направляющие, поворотные опоры и базирующие поверхности прошли точное шлифование, обладают высокой виброустойчивостью и подходят для непрерывного резания с большим съемом материала. 4-кулачковая зажимная конструкция позволяет гибко регулировать точки опоры и усилие зажима в зависимости от конструкции колесного диска; гидравлическое разжимное центрирование эффективно обеспечивает точность базирования по внутреннему отверстию и снижает деформацию заготовки. Предусмотрены защитные кожухи и уплотнения, предотвращающие попадание алюминиевой стружки, СОЖ и пыли в зону поворотных опор и приводов, что снижает частоту технического обслуживания. Возможна интеграция гидравлического управления, пневматического контроля и автоматизированных интерфейсов; оснастка совместима с пятиосевыми обрабатывающими модулями и гибким тактом производства.
Область применения
Для пятиосевого фрезерования, сверления, снятия фасок и других операций обработки колесных дисков автобусов и крупногабаритных моделей; сокращает число установов заготовки и значительно повышает точность и эффективность обработки сложных колесных дисков.
Технические характеристики
| Параметр / Модель | KH-QBWZ-1324 |
| L оснастки + изделия (22X9.0) | 763 мм |
| Угол поворота (a °) | -30°/+140° |
| L1 плиты основания (ширина) | 500 мм |
| L2 плиты основания (ширина) + изделие | 794 мм |
| Длина плиты основания | 1294 мм |
| Длина плиты основания + (крышка серводвигателя) | 1410 мм |
| Способ зажима | 4-кулачковый |
| Способ центрирования | Гидравлическое разжимное |
