Специализированная токарная станочная оснастка с шестипазовым базированием для первой операции обработки колесных дисков. Применяется многорычажная конструкция зажимных тяг, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ670–803 мм, ход 35 мм. Шестипазовое базирование обеспечивает точное центрирование и надежный зажим колесного диска; плавающий центр — по требованию заказчика.
Описание
маркер
Описание продукции

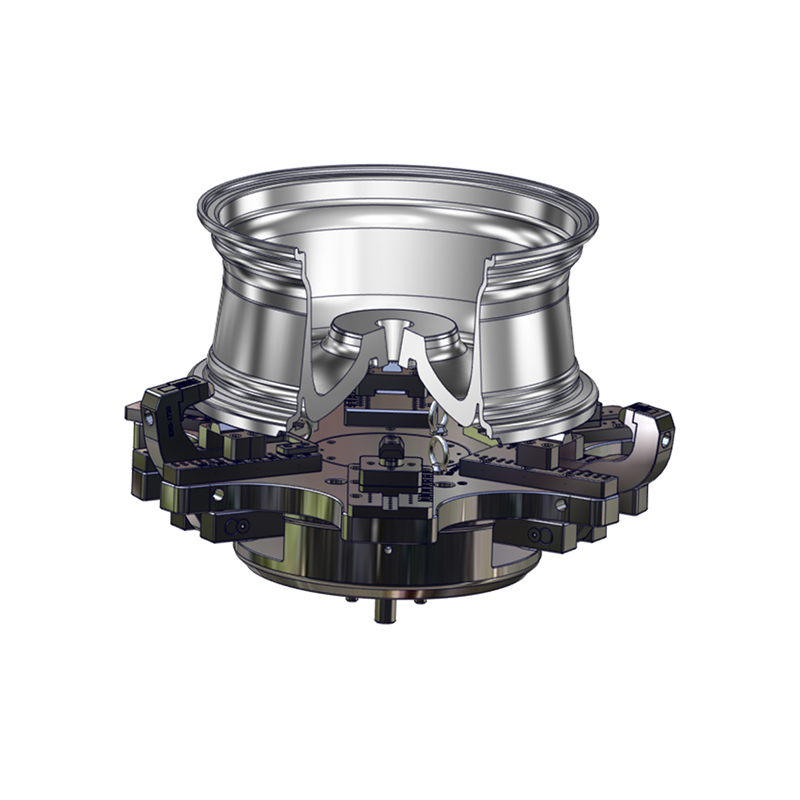

Специализированная токарная станочная оснастка с шестипазовым базированием для первой операции обработки колесных дисков. Применяется многорычажная конструкция зажимных тяг, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ670–803 мм, ход 35 мм. Шестипазовое базирование обеспечивает точное центрирование и надежный зажим колесного диска; плавающий центр — по требованию заказчика.
Корпус оснастки изготовлен из высокопрочной легированной стали; ответственные подвижные пары подвергнуты упрочнению и шлифованию, обладают высокой износостойкостью и ударной стойкостью. Равномерно распределенное базирование по шести пазам обеспечивает равномерное распределение усилия зажима и эффективно снижает риск деформации тонкостенных алюминиевых колесных дисков при зажиме. Встроенная герметизированная защитная конструкция препятствует попаданию алюминиевой стружки и СОЖ во внутренние подвижные механизмы, продлевает срок службы и снижает частоту технического обслуживания. Поддерживается интеграция пневматического контроля герметичности и интерфейса центрального подвода СОЖ; возможно подключение к автоматизированной загрузке/выгрузке. Модульные компоненты обеспечивают быструю переналадку и совместимость с различными моделями колесных дисков.
Область применения
Черновая обработка на первой операции колесных дисков легковых автомобилей; обеспечение стабильности позиционирования между несколькими установками; предназначена для автоматизированных производственных линий автомобильных колесных дисков и серийной обработки различных типов дисков.
Технические характеристики
| Параметр / Модель | KH1-2DF6C-1220 | KH1-2DF6C-1324 | KH1-2DF6C-1726 |
| Диаметр зажима (в зажатом состоянии) | Φ670 мм | Φ754 мм | Φ803 мм |
| Диаметр раскрытия (в разжатом состоянии) | Φ740 мм | Φ814 мм | Φ867 мм |
| Ход подвижных элементов оснастки | 35 мм | 35 мм | 35 мм |
| Интерфейс торца шпинделя | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Тип зажимных рычагов | Многорычажный | Многорычажный | Многорычажный |
| Плавающий центр (большой/малый) | По требованию заказчика | По требованию заказчика | По требованию заказчика |
