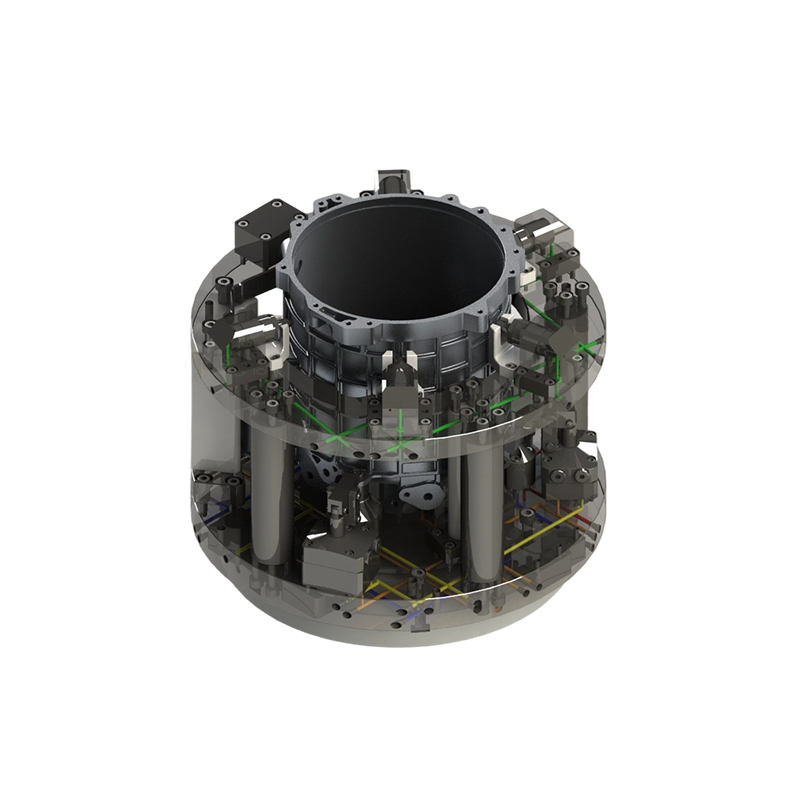

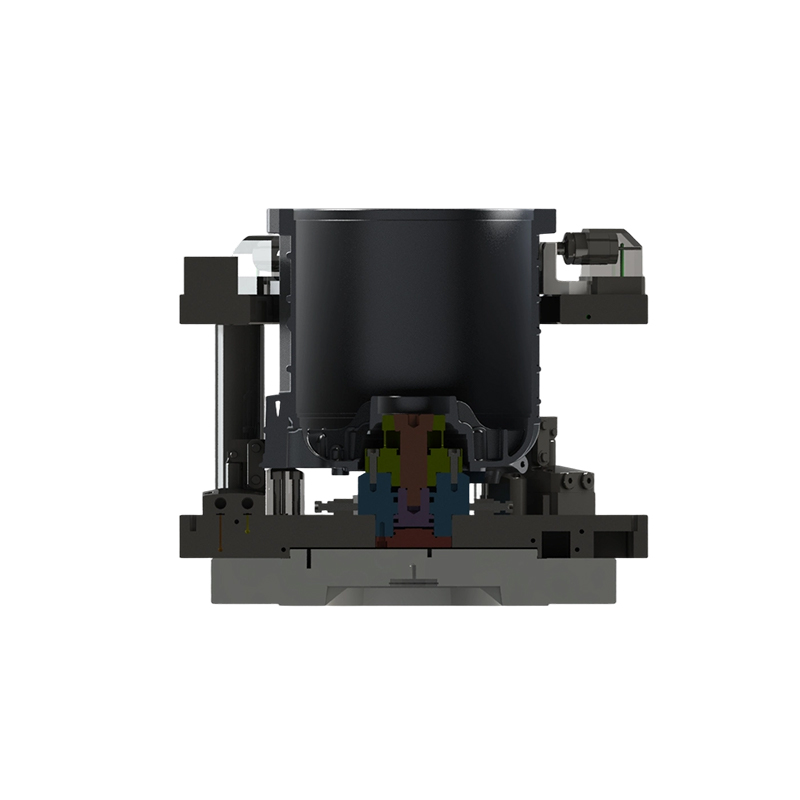

Нестандартная токарная станочная оснастка, разработанная под обработку корпусов электродвигателей новых энергетических автомобилей. Кольцевая полостная конструкция и многопозиционные зажимные элементы адаптированы под наружный профиль корпуса электродвигателя; изготавливается по чертежам заказчика, обеспечивает стабильный зажим и точное базирование.
Описание
маркер
Описание продукции
Нестандартная продукция, изготавливается по чертежам и требованиям заказчика.
Нестандартная токарная станочная оснастка, разработанная под обработку корпусов электродвигателей новых энергетических автомобилей. Кольцевая полостная конструкция и многопозиционные зажимные элементы адаптированы под наружный профиль корпуса электродвигателя; изготавливается по чертежам заказчика, обеспечивает стабильный зажим и точное базирование.
Корпус оснастки изготовлен из высокопрочной улучшенной легированной стали; базирующие и опорные поверхности прошли точное шлифование. Общая жёсткость достаточна для сопротивления вибрациям при высоких нагрузках резания. Применена многопозиционная распределённая схема зажима с регулируемым усилием, что эффективно предотвращает деформацию тонкостенного корпуса с водяным охлаждением под действием сжатия и обеспечивает соблюдение допусков размеров, формы и расположения. Внутри интегрирована герметизированная защитная конструкция, препятствующая попаданию СОЖ и алюминиевой стружки в зажимной механизм и снижающая износ. По требованию возможна интеграция пневматического контроля герметичности и интерфейса сигнала обратной связи по давлению; обеспечивается совместимость с автоматизированной загрузкой/выгрузкой. Модульные базирующие компоненты упрощают быструю переналадку и отладку под корпуса электродвигателей различных типоразмеров, сокращают время простоя производственной линии и обеспечивают точность повторного позиционирования при крупносерийной непрерывной обработке.
Область применения
Для токарной и сопутствующей обработки корпусов тяговых электродвигателей и корпусов электродвигателей с водяным охлаждением новых энергетических автомобилей; обеспечивает высокоточное серийное производство компонентов электродвигателей. Совместимо с автоматизированными линиями обрабатывающих центров и токарных станков с ЧПУ, эффективно снижает накопленную погрешность от многократных установов и повышает выход годной продукции при обработке компонентов.
связаться с нами
Сопутствующие популярные продукты
Токарная станочная оснастка с шестипазовым базированием
Специализированная токарная станочная оснастка с шестипазовым базированием для первой операции обработки колесных дисков. Применяется многорычажная конструкция зажимных тяг, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ670–803 мм, ход 35 мм. Шестипазовое базирование обеспечивает точное центрирование и надежный зажим колесного диска; плавающий центр — по требованию заказчика.
Оснастка для первой операции чистового точения с многорычажными тягами
Специализированная токарная станочная оснастка для первой операции обработки легковых автомобилей. Применяется зажим с многорычажными тягами, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ724–912 мм, ход 35 мм. Плавающий центр — по требованию заказчика. Обеспечиваются надежное базирование и высокая соосность.
Патрон с наклонной тягой для внутреннего разжима
Патрон для внутреннего разжима, макс. частота вращения 4500 об/мин, макс. усилие тяги тягового штока 25 кН. Конструкция с наклонной тягой обеспечивает раскрытие кулачков наружу и разжим заготовки изнутри по внутреннему отверстию; высокая точность позиционирования, подходит для заготовок с базированием по внутреннему отверстию.
Пятиосевая люлечная станочная оснастка
Люлечная станочная оснастка для пятиосевых обрабатывающих центров, угол поворота -30°/+140°, зажим 4 кулачками и гидравлическое разжимное центрирующее базирование, длина плиты основания 1294 мм. Обеспечивает поворот заготовки в процессе обработки и совместно с пятиосевой интерполяцией выполняет многостороннюю обработку.
Патрон с наклонной тягой для наружного зажима
Трехкулачковый патрон с наклонной тягой для наружного зажима (модель BP-08-K3), макс. частота вращения 3000 об/мин, макс. усилие тяги 24,5 кН. Конструкция с наклонной тягой обеспечивает радиальное сжатие кулачков и зажим наружной поверхности заготовки; усилие зажима большое и стабильное. Совместим со шпинделем токарного станка с ЧПУ.
Нестандартная разжимная оправка
Нестандартная фланцевая разжимная втулка, обеспечивающая базирование и зажим заготовки по внутреннему отверстию посредством гидравлического или механического разжима. Фланец с несколькими болтовыми отверстиями упрощает монтаж; хвостовик имеет конструкцию с внутренним отверстием; размеры изготавливаются по требованиям заказчика. Конструкция обеспечивает высокую жёсткость разжима и зажима.
Патрон с индексированием
Патрон, объединяющий зажим и индексирование, с цанговой конструкцией зажима. Макс. частота вращения 6000 мин⁻¹, усилие тяги цанги 12500 Н (при давлении воздуха 0,6 МПа). Зажим и индексирование управляются централизованно; обеспечиваются точное позиционирование и быстрая смена позиции.
Токарная станочная оснастка с самоцентрированием для первой операции
Токарная станочная оснастка для первой операции с самоцентрирующей базирующей конструкцией, совместимая с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ710–912 мм, ход 35 мм. Возможны однорычажный или многорычажный вариант зажимных рычагов, а также зажим по наружной поверхности или внутренний распор; возможна комплектация функцией пневматического контроля герметичности. Обеспечивает автоматическое центрирование заготовки и более точный зажим.
Станочная оснастка для корпуса серводвигателя
Нестандартная станочная оснастка, разработанная под обработку корпусов серводвигателей. Проектируется индивидуально по чертежам заказчика и технологии обработки; включает многопозиционные установочные пальцы, зажимные узлы и модульные базирующие блоки, что позволяет выполнять несколько операций за один установ.
