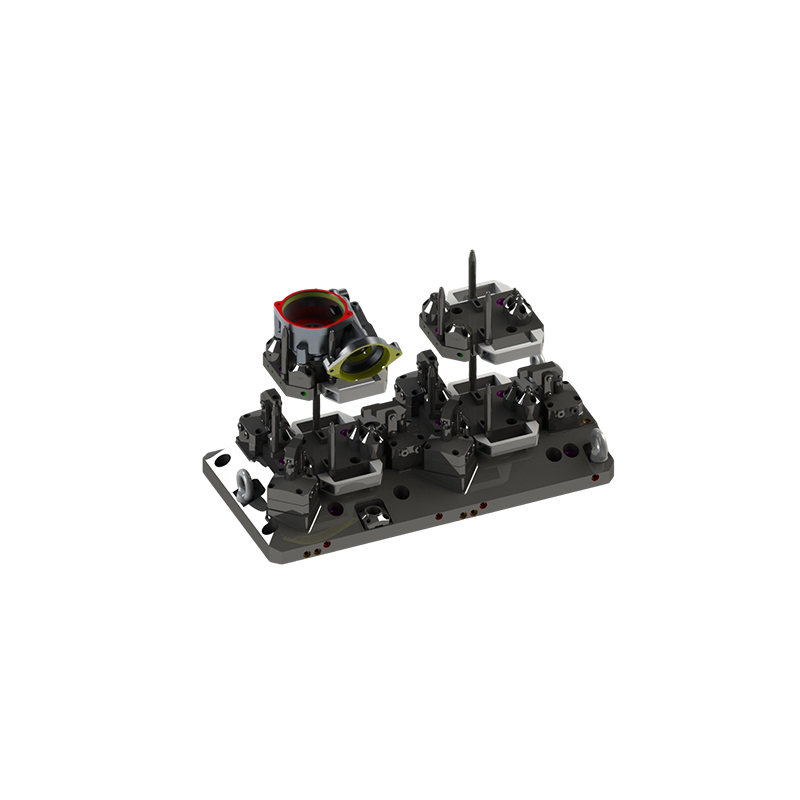

Станочная оснастка для корпуса серводвигателя
Нестандартная станочная оснастка, разработанная под обработку корпусов серводвигателей. Проектируется индивидуально по чертежам заказчика и технологии обработки; включает многопозиционные установочные пальцы, зажимные узлы и модульные базирующие блоки, что позволяет выполнять несколько операций за один установ.
Описание
маркер
Описание продукции
Нестандартная продукция, изготавливается по чертежам и требованиям заказчика.
Нестандартная станочная оснастка, разработанная под обработку корпусов серводвигателей. Проектируется индивидуально по чертежам заказчика и технологии обработки; включает многопозиционные установочные пальцы, зажимные узлы и модульные базирующие блоки, что позволяет выполнять несколько операций за один установ.
Базирующие поверхности повторяют сложный профиль корпуса; усилие зажима регулируется, что эффективно снижает деформацию тонкостенного корпуса при резании. Плита основания изготовлена из улучшенной легированной стали; базирующие и опорные поверхности точно отшлифованы, обеспечивают высокую жёсткость и точность повторного позиционирования. В оснастку встроены гидравлические каналы и датчики контроля заготовки; предусмотрены контроль положения заготовки и обратная связь по давлению зажима. Оснастка совместима с автоматизированной обработкой на обрабатывающих центрах, обеспечивает быструю переналадку и сокращает цикл переналадки и отладки при смене продукции.
Область применения
Фрезерование, сверление, нарезание резьбы и другие операции обработки корпусов серводвигателей, корпусов редукторов и иных корпусов сложной формы; для линий точной обработки корпусов двигателей по индивидуальным заказам и в многономенклатурном производстве. Снижает погрешность базирования от многократных установов, обеспечивает стабильность размерной точности изделия и повышает эффективность серийного производства.
