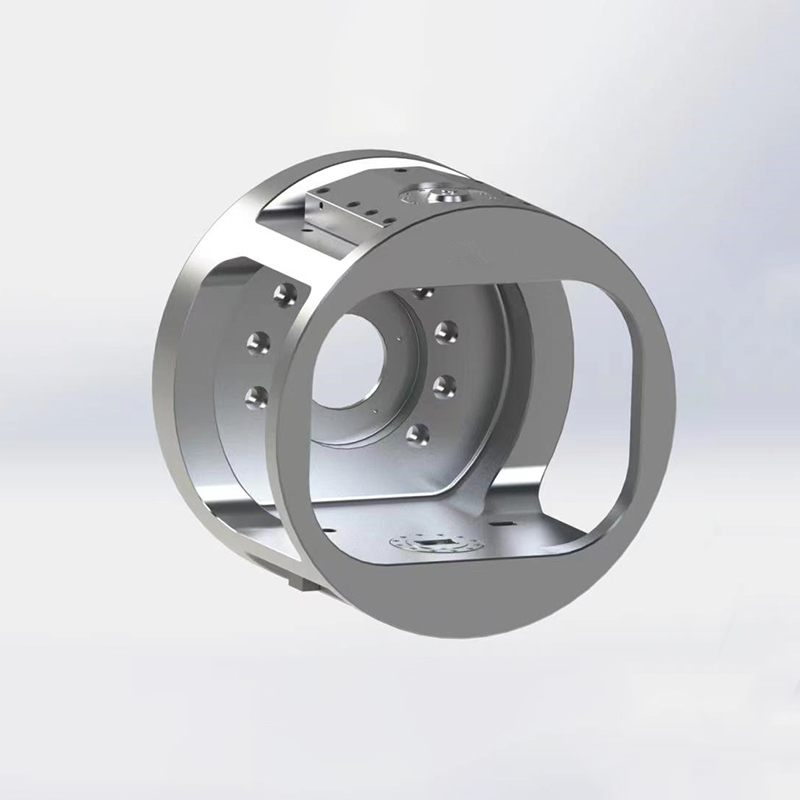

Патрон с индексированием

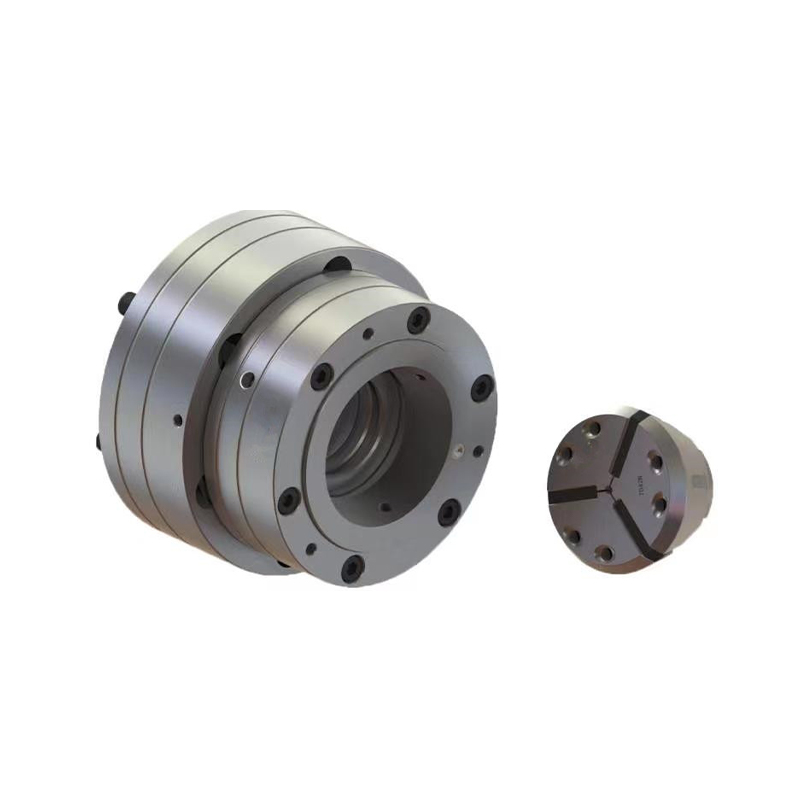

Патрон, объединяющий зажим и индексирование, с цанговой конструкцией зажима. Макс. частота вращения 6000 мин⁻¹, усилие тяги цанги 12500 Н (при давлении воздуха 0,6 МПа). Зажим и индексирование управляются централизованно; обеспечиваются точное позиционирование и быстрая смена позиции.
Описание
маркер
Описание продукции
Патрон, объединяющий зажим и индексирование, с цанговой конструкцией зажима. Макс. частота вращения 6000 мин⁻¹, усилие тяги цанги 12500 Н (при давлении воздуха 0,6 МПа). Зажим и индексирование управляются централизованно; обеспечиваются точное позиционирование и быстрая смена позиции.
Область применения
Для токарных станков с ЧПУ, сверлильно-резьбонарезных станков и другого оборудования при токарной обработке, сверлении, нарезании резьбы валов и прутковых заготовок, требующих индексированного позиционирования; совместим с автоматизированной загрузкой/выгрузкой для высокотемпового производства.
Преимущества продукции
● Многосторонняя обработка
За один установ в одном корпусе обеспечивается обработка нескольких поверхностей с шагом 8×45° или 6×60°.
● Высокая точность
Точность углового индексирования <1′, повторяемость позиционирования <0,01 мм.
● Быстрая переналадка
Быстросменная вставная схема фиксации оснастки; замена оснастки менее чем за 1 мин.
● Индивидуальные углы
Нестандартные углы изготавливаются по заказу; обращайтесь в отдел продаж или на горячую линию сервиса.
Технические характеристики
| ■ Размерная таблица изделия | ||||||||||
| Модель/размер | A, мм | B, мм | C, мм | D, мм | G, мм | J, мм | K, мм | M, мм | N, мм | P, мм |
| AC-168A/C | 168 | 142 | 140 | 3.5 | 68 | 35 | 70 | 37.9 | 37.5 | 190 |
| AC-203A/C | 203 | 158 | 140 | 5 | 82 | 36 | 82 | 48.3 | 43.5 | 216 |
| AC-225A/C | 225 | 170 | 170 | 5 | 95 | 37 | 95 | 59.3 | 54.5 | 240 |
| AC-256A/C | 256 | 187 | 220 | 5 | 105 | 42 | 105 | 61.5 | 60 | 276 |
| AC-305A/C | 305 | 212 | 220 | 5 | 130 | 45 | 130 | 86 | 84.5 | 330 |
| AC-400A/C | 400 | 278 | 300 | 8 | 175 | 58 | 175 | 107 | 103 | 416 |
| AC-460A/C | 460 | 308 | 300 | 8 | 205 | 58 | 205 | 137 | 133 | 490 |
| Модель/типоразмер | Макс. размер обработки, мм | Усилие зажима, кН | Ход зажима, мм | Макс. частота вращения, об/мин | Носок шпинделя № | Отверстие шпинделя, мм | Масса нетто, кг |
| AC-168A/C | 136 | 10.6 | 9 | 3500 | A2-5 | 45 | 15 |
| AC-203A/C | 164 | 11.3 | 15.2 | 3000 | A2-5 | 45 | 24 |
| AC-225A/C | 190 | 11.3 | 15.2 | 2800 | A2-6 | 45 | 30 |
| AC-256A/C | 210 | 14.5 | 19.1 | 2500 | A2-8 | 45 | 42 |
| AC-305A/C | 260 | 14.5 | 19.1 | 2200 | A2-8 | 45 | 61 |
| AC-400A/C | 350 | 31.4 | 30 | 1800 | A2-11 | 45 | 120 |
| AC-460A/C | 410 | 31.4 | 30 | 1500 | A2-11 | 45 | 161 |
