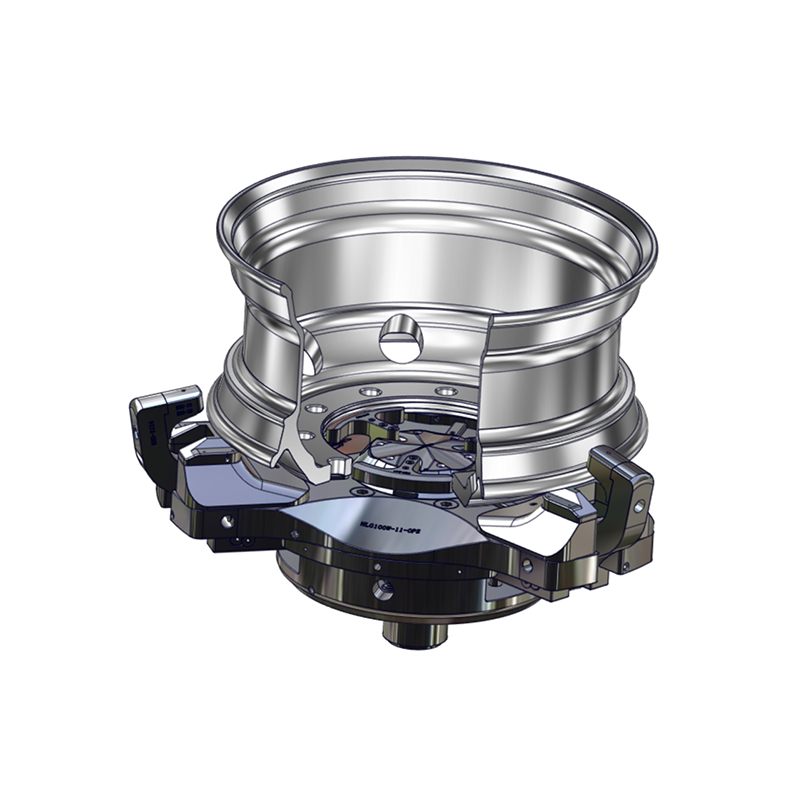

Оснастка для первой операции чистового точения с многорычажными тягами
Специализированная токарная станочная оснастка для первой операции обработки легковых автомобилей. Применяется зажим с многорычажными тягами, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ724–912 мм, ход 35 мм. Плавающий центр — по требованию заказчика. Обеспечиваются надежное базирование и высокая соосность.
Описание
маркер
Описание продукции
Специализированная токарная станочная оснастка для первой операции обработки легковых автомобилей. Применяется зажим с многорычажными тягами, совместимость с интерфейсом шпинделя A2-8/A2-11, диапазон диаметра зажима Φ724–912 мм, ход 35 мм. Плавающий центр — по требованию заказчика. Обеспечиваются надежное базирование и высокая соосность.
Корпус оснастки изготовлен из высокопрочной легированной стали; ответственные кинематические пары подвергнуты упрочнению для повышения износостойкости. Конструкция устойчива к ударным нагрузкам при резании, стабильность зажима сохраняется при длительной эксплуатации под высокими нагрузками. Синхронизирующий механизм многорычажного зажима обеспечивает равномерное усилие зажима на всех кулачках и предотвращает деформацию колесного диска при зажиме. Встроенная герметизированная защитная конструкция препятствует попаданию алюминиевой стружки и СОЖ во внутренние подвижные узлы и снижает частоту технического обслуживания. Поддерживается интеграция пневматического контроля герметичности и центрального подвода СОЖ; возможно подключение к автоматизированной производственной линии. Модульная конструкция позволяет быстро заменять базирующие элементы и переналаживать оснастку под различные модели колесных дисков.
Область применения
Черновая токарная обработка наружного обода, торцевых поверхностей и окон колесного диска; высокоточная обработка за один установ; предназначена для массового и крупносерийного производства автомобильных колесных дисков с высоким тактом.
Технические характеристики
| Параметр / Модель | KH3-2DFZJ-1722 | KH3-1DFZJ-1724 | KH3-2DFZJ-2030 |
| Диаметр зажима (в зажатом состоянии) | Φ724 мм | Φ755 мм | Φ912 мм |
| Диаметр раскрытия (в разжатом состоянии) | Φ797 мм | Φ815 мм | Φ960 мм |
| Ход подвижных элементов оснастки | 35 мм | 35 мм | 35 мм |
| Интерфейс торца шпинделя | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Тип зажимных рычагов | Многорычажный | Однорычажный | Многорычажный |
| Способ базирования (самоцентрирование) | По требованию заказчика | По требованию заказчика | По требованию заказчика |
| Зажим по наружной поверхности / внутренний распор | |||
| Функция пневмоконтроля | По требованию заказчика | По требованию заказчика | По требованию заказчика |
