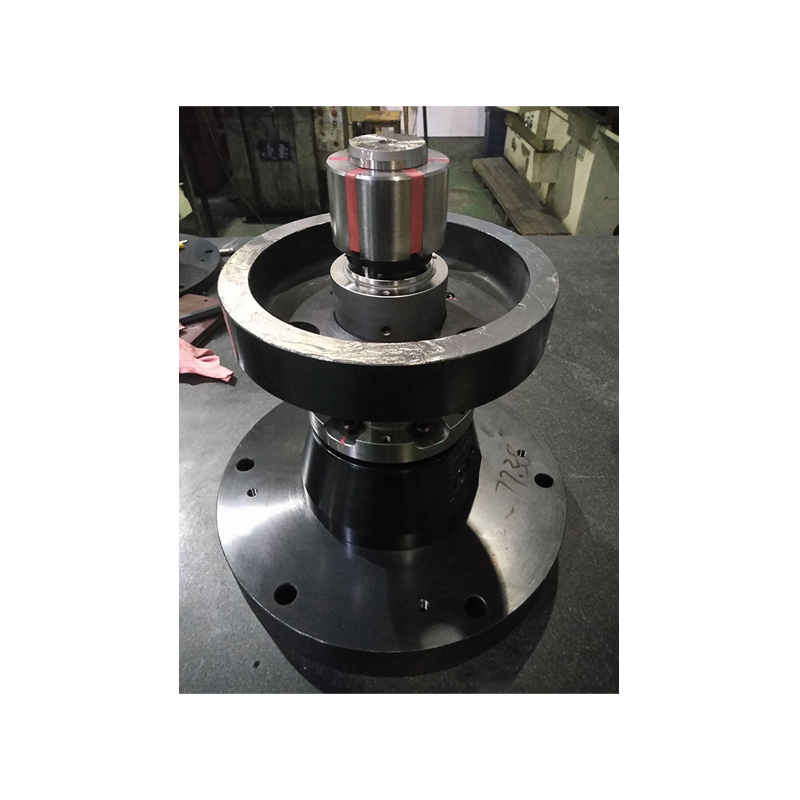

Нестандартная фланцевая разжимная втулка, обеспечивающая базирование и зажим заготовки по внутреннему отверстию посредством гидравлического или механического разжима. Фланец с несколькими болтовыми отверстиями упрощает монтаж; хвостовик имеет конструкцию с внутренним отверстием; размеры изготавливаются по требованиям заказчика. Конструкция обеспечивает высокую жёсткость разжима и зажима.
Описание
маркер
Описание продукции
Нестандартная фланцевая разжимная втулка, обеспечивающая базирование и зажим заготовки по внутреннему отверстию посредством гидравлического или механического разжима. Фланец с несколькими болтовыми отверстиями упрощает монтаж; хвостовик имеет конструкцию с внутренним отверстием; размеры изготавливаются по требованиям заказчика. Конструкция обеспечивает высокую жёсткость разжима и зажима.
Область применения
Для токарной и шлифовальной обработки втулок, труб и других заготовок с базированием по внутреннему отверстию; особенно подходит для тонкостенных легко деформируемых деталей и точной обработки с высокими требованиями к соосности.
Преимущества продукции
Патрон для внутреннего разжима:
● Параллельный разжим с подтягиванием — параллельный разжим с подтягиванием обеспечивает большое усилие зажима и удобную регулировку усилия.
● Стандартный установочный поясок — совместимость с универсальным интерфейсом станка, простота монтажа.
● Пневматический контроль — возможность комплектации функцией пневматического контроля герметичности.
● Эффективная защита от стружки — сочетание жёсткости металла и упругости резины; заполнение зазоров резиной эффективно предотвращает попадание загрязнений.
● Сверхвысокая точность — радиальное биение в пределах 0,01 мм (в зависимости от модели).
Типичные примеры
Технические характеристики
| № | Наименование | Функция |
| 1 | Резиновый патрон для внутреннего разжима | Обеспечивает внутренний разжим и зажим заготовки |
| 2 | Передний фланец | Служит для соединения с торцом шпинделя и патроном |
| 3 | Соединительная тяга | Передаёт тяговое усилие гидроцилиндра на патрон |
| 4 | Задний фланец | Служит для соединения гидроцилиндра с задней частью токарного станка |
| 5 | Вращающийся тяговый гидроцилиндр | Обеспечивает приводное тяговое усилие зажима патрона |
| 6 | Трубопровод гидросистемы в сборе | Передаёт давление масла от гидростанции к гидроцилиндру |
| 7 | Гидростанция (опция) | Обеспечивает питание привода зажима патрона |
| Модель/размер | AR00 | AR01 | AR02 | AR03 | AR04 |
| A, мм | 20-28 | 26-38 | 36-54 | 50-80 | 70-120 |
| B, мм | 40 | 51 | 71 | 78 | 95 |
| D, мм | 19 | 25 | 35 | 49 | 68 |
| E, мм | 10 | ||||
| H, мм | 32.5 | 47.5 | 61 | 68 | 80 |
| I, мм | 100 | 110 | 130 | 140 | 155 |
| K, мм | φ 50 3XM6 | φ 55 3XM6 | φ 78 3XM6 | φ 80 3XM6 | φ 90 3XM6 |
| M, мм | 65 | 69 | 93 | 96 | 100 |
| N, мм | 19 | 19 | |||
| R, мм | 22 | 26 | 43 | 49 | 59 |
| S, мм | M30X1.5 | ||||
| T, мм | M44X1.5 | ||||
| U, мм | 0.25 | 0.35 | 0.4 | ||
| V, мм | 0.25 | 0.35 | 0.4 | ||
| X, мм | 1.5 | 2 | 2.5 | ||
| Y, мм | 2 | 2.5 | 3 | ||
| Модель/размер | AR00 | AR01 | AR02 | AR03 | AR04 |
| Точность, мм | 0.01 | ||||
| Макс. радиальное усилие зажима, кН | 42 | 85 | 105 | 150 | |
| Макс. осевое усилие зажима, кН | 10 | 20 | 25 | 35 | |
| Макс. частота вращения, об/мин | 7000 | 6000 | |||
| Масса, кг | 5 | 5.5 | 6 | 7 | |
